Комбинированные схемы включения бесконтактных выключателей
|

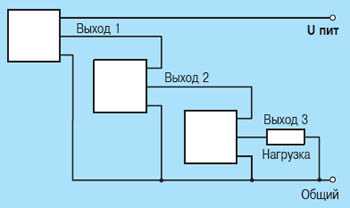

Последовательное включение
|
Параллельное включение
|
Схема И
|
 |
 |
 |
|
Схемы могут быть построены на выключателях с выходными транзисторами NPN- и PNP - типа.
В случае применения выключателей с замыкающими контактами выполняется функция И, при применении выключателей с размыкающими контактами, функция ИЛИ. Здесь необходимо учитывать падение напряжения на каждом выключателе, а также увеличение потребляемого схемой тока, так как к току нагрузки прибавляются токи, потребляемые отдельными выключателями. |
Схемы могут быть построены на выключателях с выходными транзисторами NPN- и PNP - типа.
В случае применения выключателей с замыкающими контактами, выполняется логическая функция ИЛИ, при применении выключателей с размыкающими контактами, функция И. Диоды необходимы для электрической развязки выключателей друг от друга. |
Здесь необходимо учитывать, что значение падения напряжения на каждом выключателе достигает 7В.
|
