ИНДУКТИВНЫЕ бесконтактные выключатели
Индуктивные бесконтактные выключатели:
Устройство и принцип работы

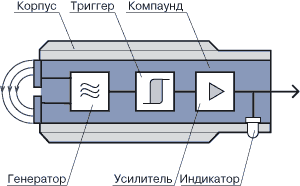

УСТРОЙСТВО. |
|||||
|
2. Триггер обеспечивает гистерезис при переклю-чении и необходимую длительность фронтов сигнала управления. 3. Усилитель увеличивает амплитуду сигнала до необходимого значения. 4. Светодиодный индикатор показывает состояние выключателя, обеспечивает контроль работо-способности, оперативность настройки. 5. Компаунд обеспечивает необходимую степень защиты от проникновения твердых частиц и воды. 6. Корпус обеспечивает монтаж выключателя, защищает от механических воздействий. Выполняется из латуни или полиамида, комплектуется метизными изделиями. |
|||||
ПРИНЦИП РАБОТЫ. |
|||||
|
При подаче напряжения питания, перед активной поверхностью индуктивного выключателя образуется переменное магнитное поле, создаваемое катушкой индуктивности генератора. При попадании объекта воздействия в зону чувствительности выключателя, снижается добротность колебательного контура и амплитуда колебаний, что вызывает срабатывание триггера и изменение состояния выхода выключателя. |
|||||
ПРИМЕНЕНИЕ И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ. |
|||||
|
Индуктивные выключатели наиболее эффективно использовать в качестве конечных выключателей в автоматических линиях, станках и т.п., так как они срабатывают только на металлы и не чувствительны к остальным материалам. Это увеличивает их защищенность от помех; например, введение в зону чувствительности выключателя рук оператора, эмульсии, воды, смазки и т.д. не приведет к ложному срабатыванию. Объектом воздействия для индуктивных выключателей являются металлические детали: зубья шестерен, кулачки, ползуны; часто это металлическая пластина, прикрепленная к соответствующей детали оборудования. Номинальное расстояние воздействия (Sn) и гарантированный интервал воздействия (Sa), указанные в технических характеристиках выключателей, относятся к стандартному объекту воздействия - это квадратная пластина из стали Ст 40, толщиной 1мм, сторона квадрата равна большему из значений: диаметру активной поверхности выключателя или значению 3Sn. Соотношение для определения реального расстояния воздействия (Sr): 0,9Sn < Sr < 1,1Sn - справедливо для стандартного объекта воздействия . Если объект воздействия имеет размеры меньше стандартного, то расстояния воздействия Sn, Sr, Sa следует умножить на поправочный коэффициент К. Поправочные коэффициенты К вводят также, если объект воздействия выполнен не из стали, а из других металлов и сплавов.
|
|||||
 |
Поправочный коэффициент К для некоторых металлов и сплавов
|
||||
1.Генератор создает электромагнитное поле взаимодействия с объектом.Комментировать статьи могут только зарегистрированные пользователи. Перейти к регистрации
